Wir planen tragende Holzkonstruktionen für Neubau, Anbau und Umbau: Bauteile, Anschlüsse und die Nachweise, die eingereicht werden müssen. Der Werkstoff bestimmt dabei jede Entscheidung, vom Querschnitt bis zur letzten Schraube.
Werkstoff ansehen- Werkstoff
- Nadelholz, Brettschichtholz, Brettsperrholz
- Leistung
- Tragwerksplanung, Berechnung, Nachweise
- Sprechzeiten
- Mo bis Fr, 9 bis 18 Uhr
Werkstoff01
Holz trägt in eine Richtung besser als in jede andere
Holz ist gewachsen und nicht gegossen. Längs der Faser nimmt es sehr viel auf, quer dazu deutlich weniger. Es nimmt Feuchte auf, gibt sie wieder ab und bewegt sich dabei. Wer das früh berücksichtigt, bekommt eine Konstruktion, die ruhig bleibt.
-
Faser
Längs der Faser ist Holz belastbar. Quer dazu entscheidet die Konstruktion darüber, was ein Bauteil aushält, nicht der Querschnitt allein.
-
Feuchte

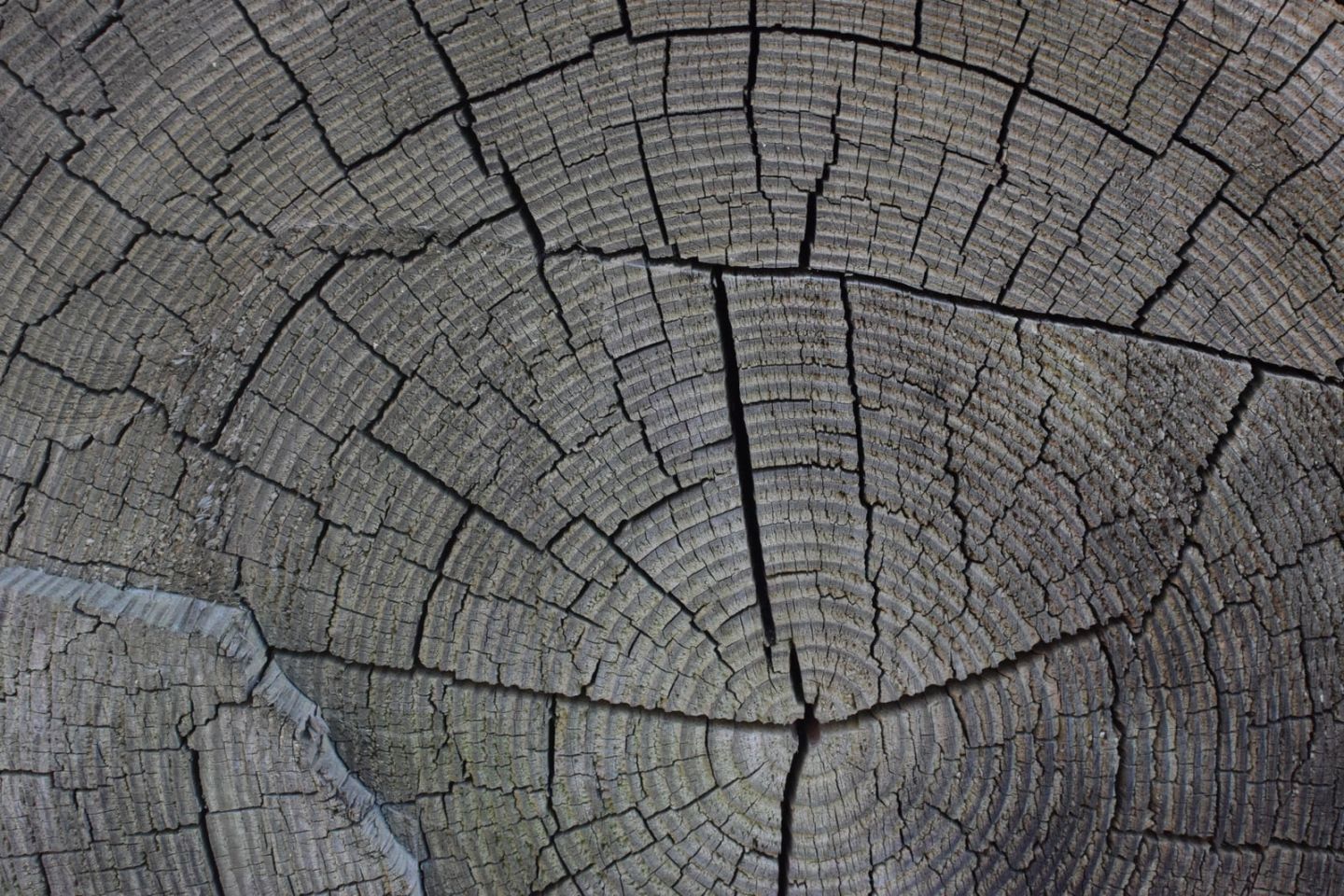

Bauholz arbeitet, bis es im Gebäude seine Ausgleichsfeuchte erreicht hat. Schwinden und Quellen gehören in die Planung und nicht in die Mängelliste.
-
Sortierung

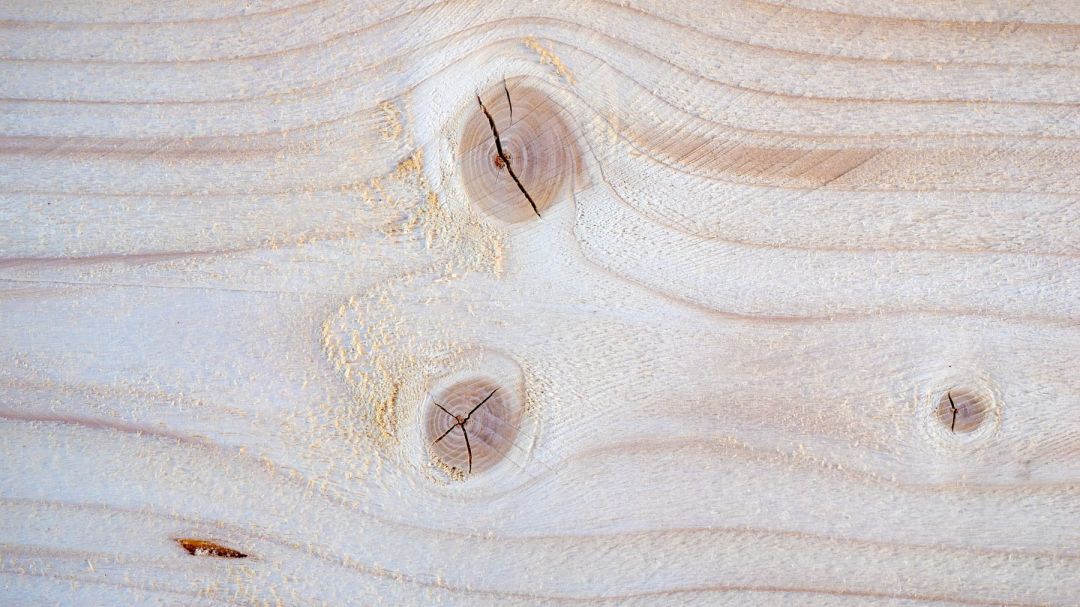

Äste, Faserneigung und Risse entscheiden über die Festigkeitsklasse. Was später auf der Baustelle liegt, muss zu dem passen, was gerechnet wurde.
Hölzer02
Sechs Hölzer und der Grund, eines davon zu wählen
Nicht jedes Bauteil braucht dasselbe Holz. Diese sechs decken den größten Teil dessen ab, was im Wohnungsbau und im kleinen Gewerbebau verbaut wird.
-
Fichte und Tanne
Das Alltagsholz im Bau. Leicht, gut verfügbar, sauber zu sortieren und für Sparren, Balken und Ständerwerk meist die erste Wahl.
-
Lärche
Dichter und harzreicher, mit dauerhaftem Kernholz. Sinnvoll dort, wo Holz bewittert wird oder sichtbar bleiben soll.
-
Douglasie
Tragfähig und dauerhaft, mit ruhigem Bild und großen astfreien Längen. Beliebt für weit gespannte Sichtbauteile.
-
Konstruktionsvollholz
Technisch getrocknet, gehobelt und keilgezinkt. Maßhaltig genug, dass ein Anschluss dort sitzt, wo er gezeichnet wurde.
-
Brettschichtholz
Aus einzelnen Lamellen verklebt und dadurch weit spannbar, formstabil und auch gekrümmt herstellbar. Der Werkstoff für Binder und große Öffnungen.
-
Brettsperrholz
Kreuzweise verklebte Lagen, die als Scheibe tragen. Wand und Decke werden damit zum Bauteil statt zum Gefach.
Verbindungen03
Am Anschluss entscheidet sich der Holzbau
Ein Balken versagt selten in der Mitte. Er versagt dort, wo er auf etwas anderes trifft. Deshalb zeichnen wir Anschlüsse aus, statt sie der Baustelle zu überlassen.
-
01 Stirnversatz
Die Strebe wird in den Untergurt eingeschnitten. Die älteste Verbindung im Dachwerk und noch immer die sparsamste, wenn die Geometrie sie zulässt.
-
02 Zapfen
Zapfen und Zapfenloch, gesichert mit einem Holznagel. Sichtbar sauber und ohne Beschlag, wenn das Bauteil es hergibt.
-

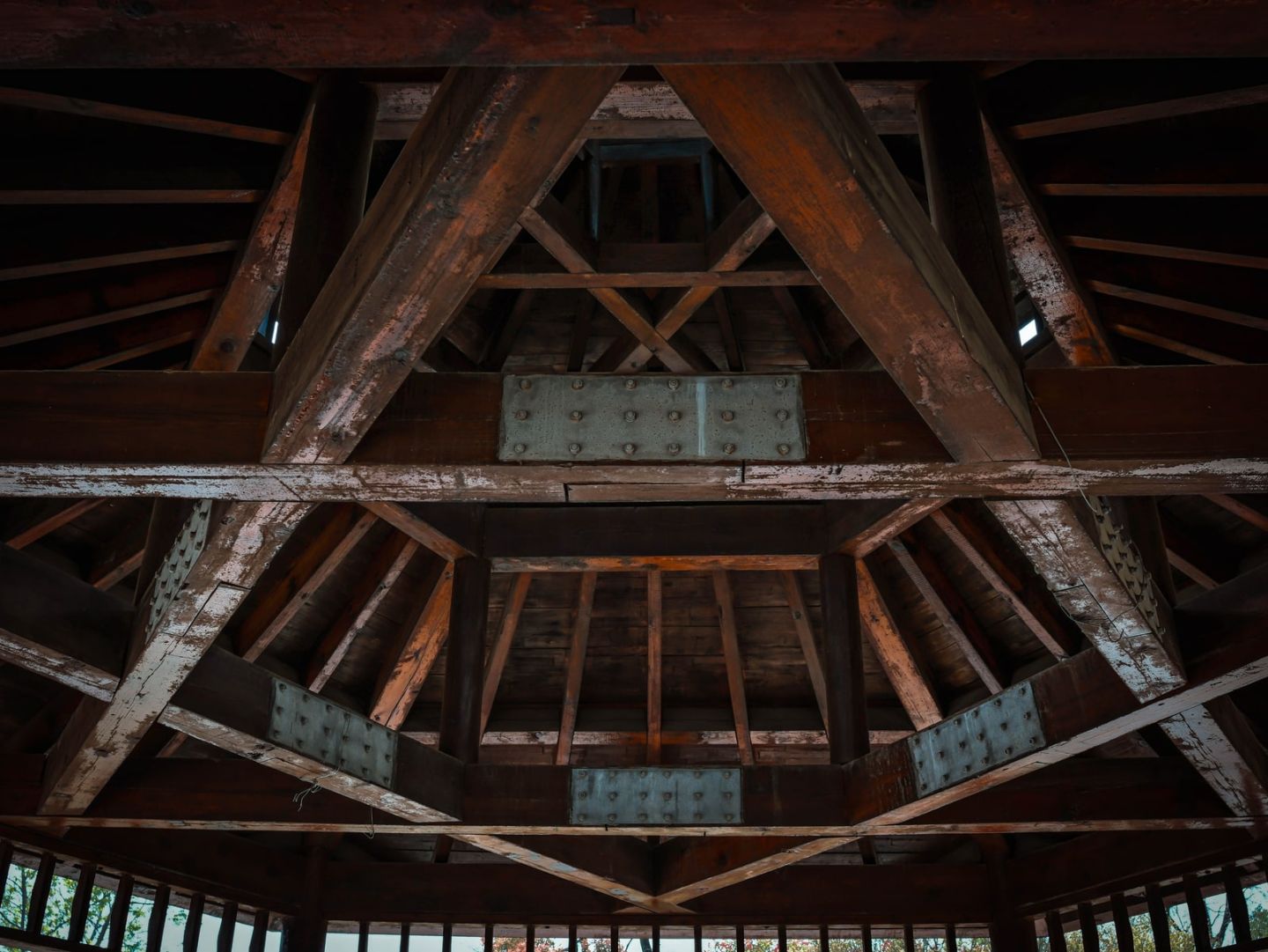

03 Stahlblech mit Stabdübeln
Ein Blech im Schlitz, quer dazu gebohrte Stabdübel. Von außen unauffällig und dort sinnvoll, wo an einem Knoten viel zusammenläuft.
-
04 Vollgewindeschrauben
Schräg gesetzt und über die volle Länge im Gewinde. Verstärkt Auflager und Ausklinkungen, ohne den Querschnitt zu schwächen.
-
05 Balkenschuh
Genormter Beschlag für den Anschluss eines Balkens an einen Träger. Schnell montiert, mit einem Nagelbild, das vorgegeben ist.
-
06 Zinkung
Ein keilförmiger Einschnitt, der sich beim Einschieben selbst hält. Heute meist maschinell abgebunden und millimetergenau.
Die Zeichnungen sind schematisch. Welcher Anschluss an Ihrem Bauteil richtig ist, wird gerechnet und im Plan dargestellt.
Anschluss prüfen lassenLeistungen04
Was wir für Ihre Holzkonstruktion übernehmen
Vom ersten Querschnitt bis zu den Unterlagen, die eingereicht werden. Sie haben eine Ansprechperson und bekommen einen Satz Unterlagen, der zusammenpasst.
-
Tragwerksplanung Holzbau
Dach, Decke, Wand und Stütze werden ausgelegt und untereinander abgestimmt, einschließlich der Aussteifung.
-
Statische Berechnung
Prüffähige Berechnung der tragenden Bauteile, mit den Nachweisen, die zum jeweiligen Bauteil gehören.
-
Positions- und Konstruktionspläne
Positionsplan, Bauteilliste und die Konstruktionszeichnungen, nach denen später abgebunden wird.
-
Bauphysikalische Nachweise
Wärmeschutz, Feuchteschutz und Schallschutz, abgestimmt auf den tatsächlichen Aufbau der Holzbauteile.
-
Erdbebennachweise
Wo der Standort es verlangt, weisen wir Aussteifung und Verankerung der Konstruktion nach.
Anfrage05
Erzählen Sie uns von Ihrem Bauvorhaben
Ein paar Sätze reichen für den Anfang: was gebaut wird, wo es steht und wann es losgehen soll. Wir melden uns und sagen Ihnen, welche Unterlagen wir brauchen.
- Telefon
- 02452 6593528
- Büro
- Ostpromenade 89, 52525 Heinsberg
- Sprechzeiten
- Mo bis Fr, 9 bis 18 Uhr
Ihre Angaben verwenden wir ausschließlich, um Ihre Anfrage zu beantworten.
Ansichten06
Holz, aus der Nähe betrachtet

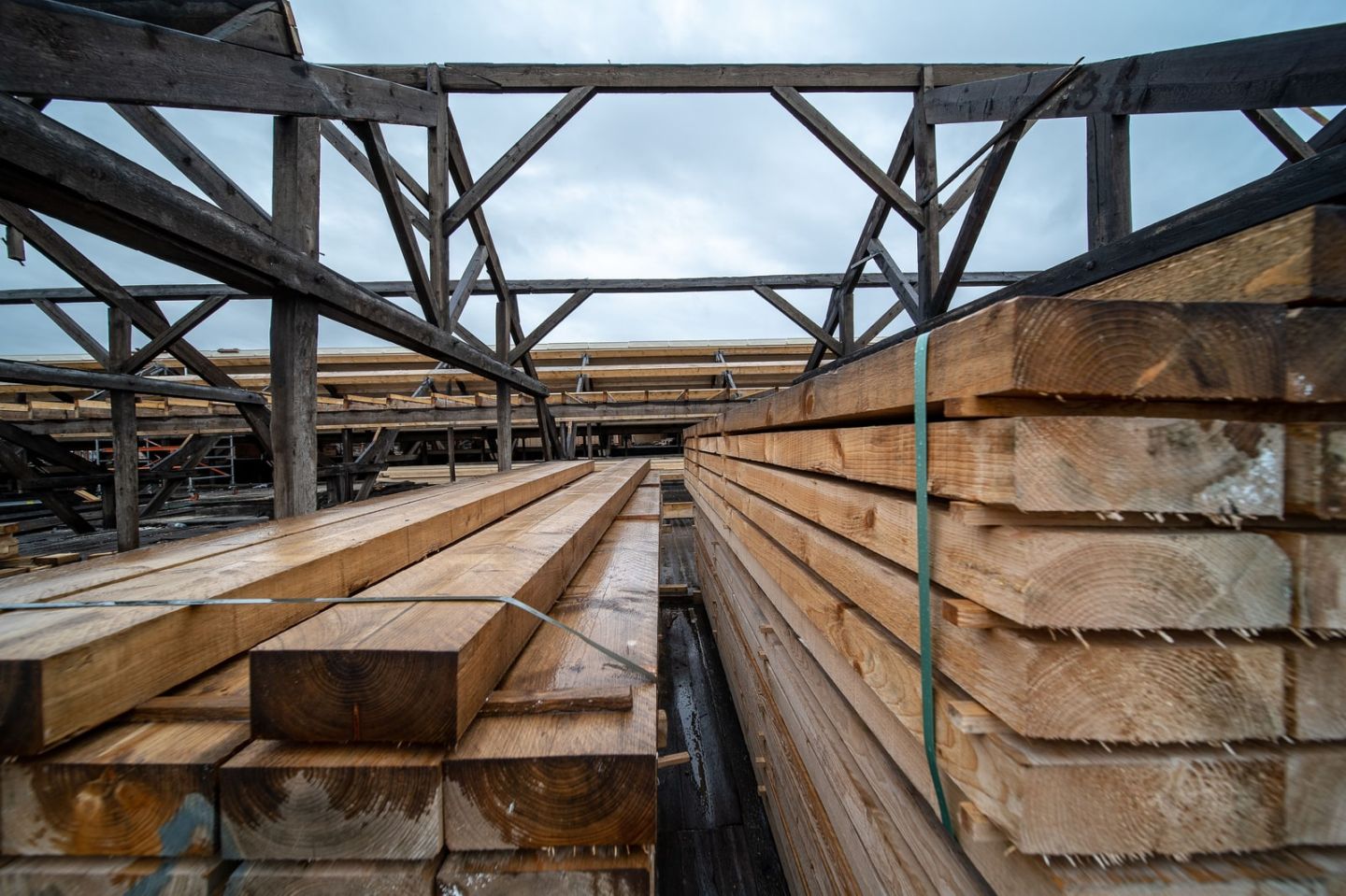

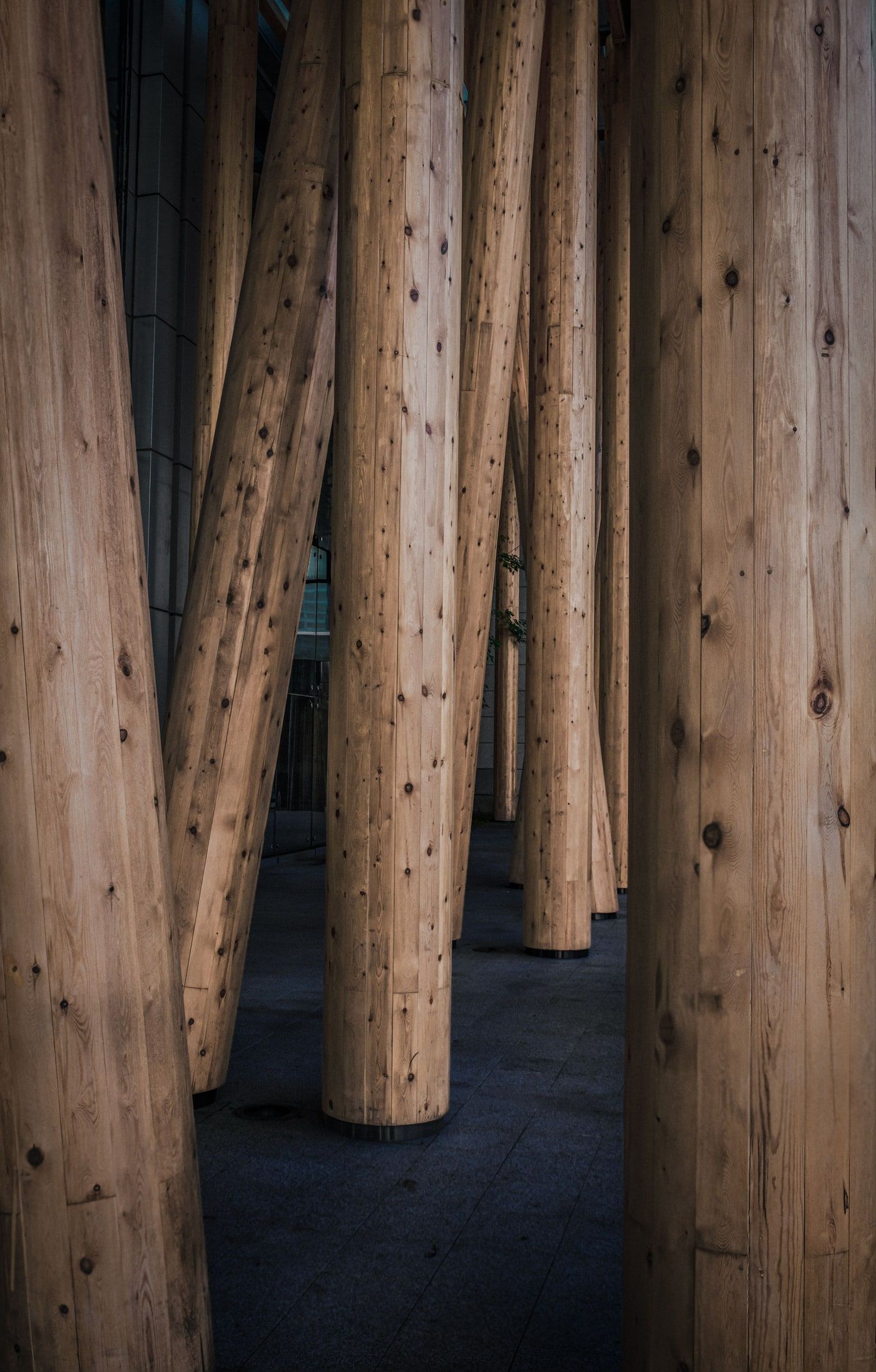

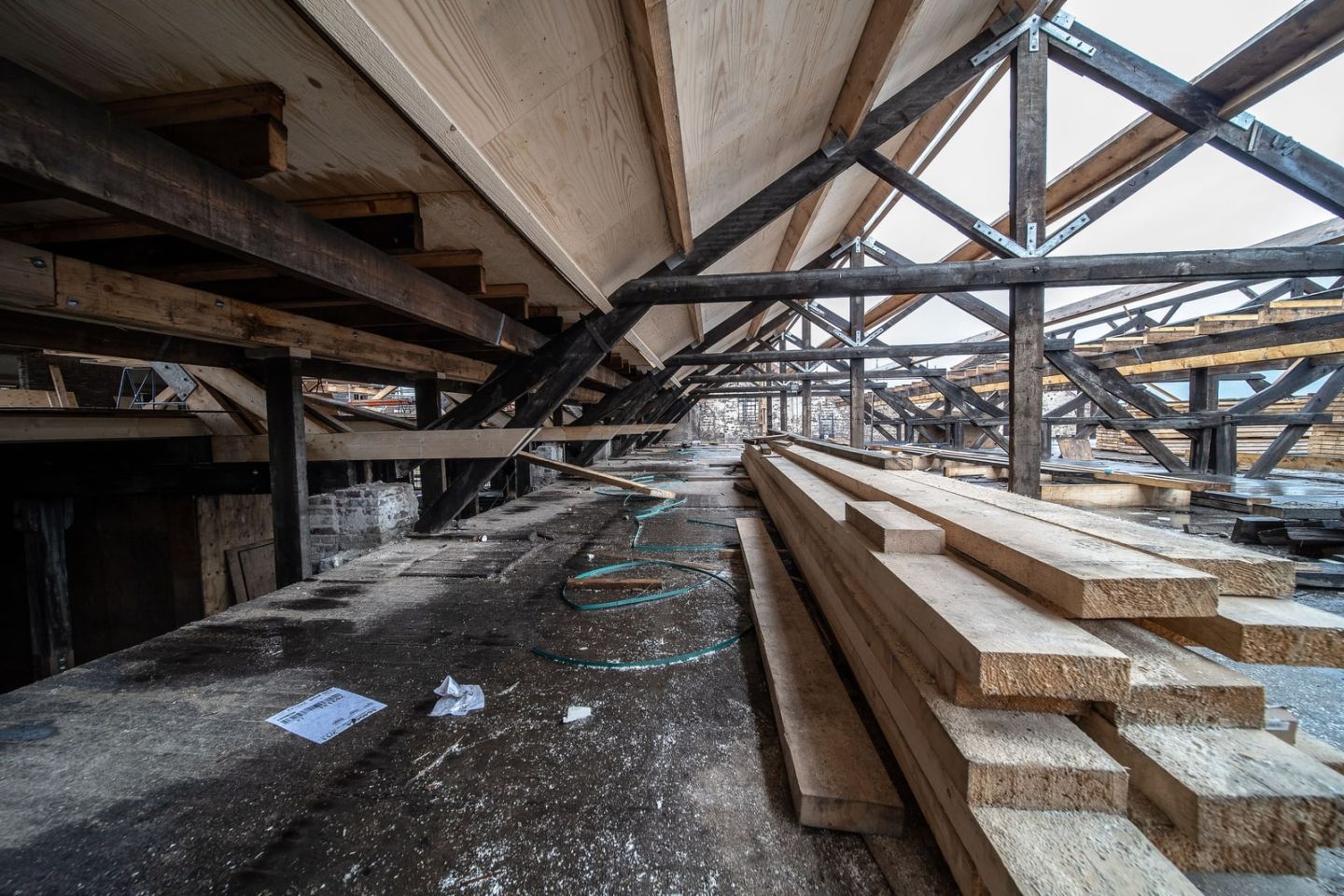

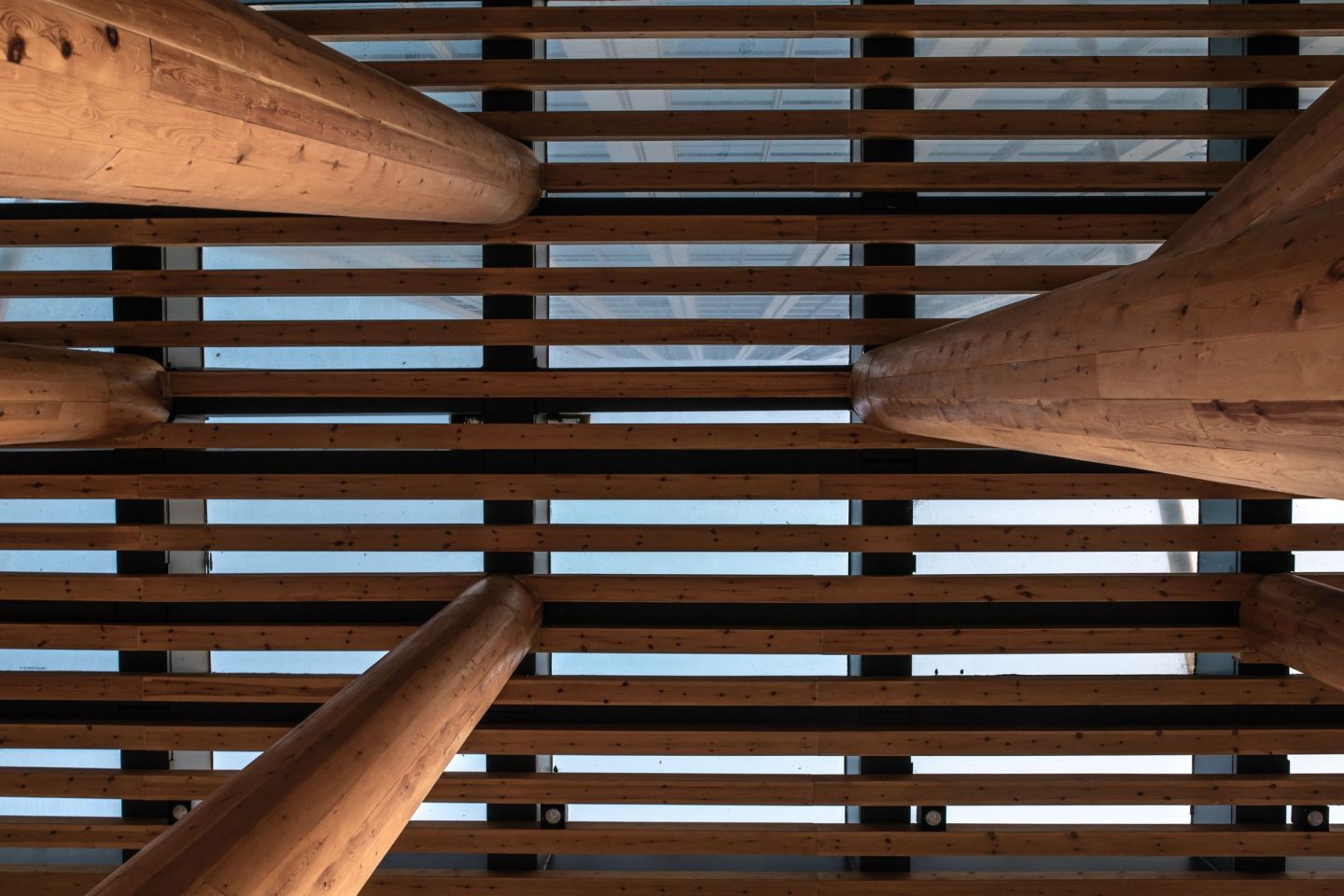

Sechs Aufnahmen zum Werkstoff und zu den Stellen, an denen im Holzbau die eigentliche Arbeit steckt.
Aufnahmen zum Werkstoff Holz. Sie zeigen keine Bauvorhaben des Büros.
Bauvorhaben anfragenAblauf07
Von der ersten Skizze bis zum vollständigen Satz
Vier Schritte, die sich bei fast jedem Holzbauprojekt wiederholen.
-
Erstgespräch
Sie schicken Grundrisse, Schnitte oder auch nur eine Skizze. Wir sagen Ihnen, was daraus statisch folgt und wo es eng werden könnte.
-
Vorbemessung
Spannweiten, Querschnitte und die Frage, welches Holzprodukt hier das richtige ist. Früh genug, um den Entwurf noch zu ändern.
-
Berechnung und Pläne
Prüffähige Statik, Positionsplan und Konstruktionszeichnungen, dazu die Nachweise, die für das Vorhaben gefordert sind.
-
Rückfragen
Wir bleiben erreichbar, wenn Prüfstatik, Abbund oder Zimmerei Fragen an die Planung haben.
Gebiet08
Holzbau in Heinsberg und im Kreis Heinsberg
Unser Büro liegt an der Ostpromenade in Heinsberg. Wir planen für Bauvorhaben in der Stadt selbst und in den Nachbarkommunen des Kreises.
Liegt Ihr Vorhaben außerhalb des Kreises, fragen Sie bitte kurz an.
Kreis Heinsberg
- Heinsberg
- Erkelenz
- Geilenkirchen
- Hückelhoven
- Wassenberg
- Wegberg
- Übach-Palenberg
- Gangelt
- Selfkant
- Waldfeucht
Ostpromenade 89, 52525 Heinsberg
Fragen09
Häufig gefragt zum Holzbau
Was wir am Telefon am häufigsten erklären.
Brauche ich für einen Anbau in Holz eine Statik?
In aller Regel ja, sobald tragende Bauteile entstehen oder verändert werden. Was genau einzureichen ist, hängt vom Vorhaben und vom Bauamt ab. Fragen Sie lieber vorher, das spart eine Runde.
Kann ich eine Wand herausnehmen und in Holz abfangen?
Häufig ja. Entscheidend sind die Spannweite, was darüber steht und wie das neue Auflager an den Bestand anschließt. Dafür sehen wir uns Grundriss und Bestand an.
Was ist der Unterschied zwischen Konstruktionsvollholz und Brettschichtholz?
Konstruktionsvollholz ist getrocknetes, gehobeltes Vollholz für übliche Spannweiten. Brettschichtholz wird aus einzelnen Lamellen verklebt und ist dadurch weiter spannbar und formstabiler.
Wie geht der Holzbau mit Brandschutz um?
Holz brennt langsam und gleichmäßig ab und behält darunter einen tragenden Restquerschnitt. Der Nachweis rechnet mit diesem Restquerschnitt. Welche Anforderung überhaupt gilt, gibt die Bauordnung für Ihr Gebäude vor.
Welche Unterlagen brauchen Sie von mir?
Grundrisse und Schnitte, möglichst maßstäblich, dazu Angaben zum Bauort und zum geplanten Aufbau. Bei einem Bestandsgebäude helfen Fotos der Bauteile, die bleiben sollen.
